INVISIA X207
Barva: Matná černá
Skladem, Doprava 24–48 h
Popis
Hliníkový lineární štěrbinový difuzor INVISIA X207 pro napínané stropy s harpunovým systémem uchycení PVC fólie. Difuzor funguje pro přívod i odvod vzduchu. Instaluje se v koupelnách, na toaletách a v obytných místnostech.
Difuzor navazuje v jedné linii na stínové profily INVISIA X205 a INVISIA X206. Po montáži stropu pokračuje stínová spára podél zdi bez přerušení a větrací úsek zůstává neviditelný. Vzduch prochází stínovou spárou do komory difuzoru, která jej rozvádí rovnoměrně po celé délce štěrbiny.
Připojovací hrdlo AEROOOM Y911 spojuje difuzor s plochým vzduchovodem 110 × 55 mm.
Technické specifikace
- Značka:
- alumineu
- Materiál:
- Hliník
- Uchycení plátna:
- Harpuna
- Stínová spára:
- 7,7 mm
Obsah balení
Profil se dodává v délkách po 2 m, bez dalších komponentů.
Montáž
Difuzor upevněte na zeď samořeznými šrouby nebo hmoždinkami s odstupem nejvýše 300–350 mm. Na keramický granit, zrcadla a jiné křehké povrchy použijte lepidlo.
Rovné úseky spojte tyčí ∅2 mm a spojovacím profilem šířky 15 mm. Připojovací hrdlo AEROOOM Y911 namontujte na libovolném místě po délce profilu.
Po řezu uzavřete konce snímatelnými koncovkami ENDCAPP Y207. Koncovky upevněte samořeznými šrouby na konec profilu, aby vzduch procházel pouze štěrbinou.
Při demontáži fólie vložte špachtli mezi harpunu a zákopku profilu. Harpunu zahřejte, zatlačte na fólii a posouvejte špachtli podél profilu. Fólie zůstane nepoškozená a lze ji znovu použít.

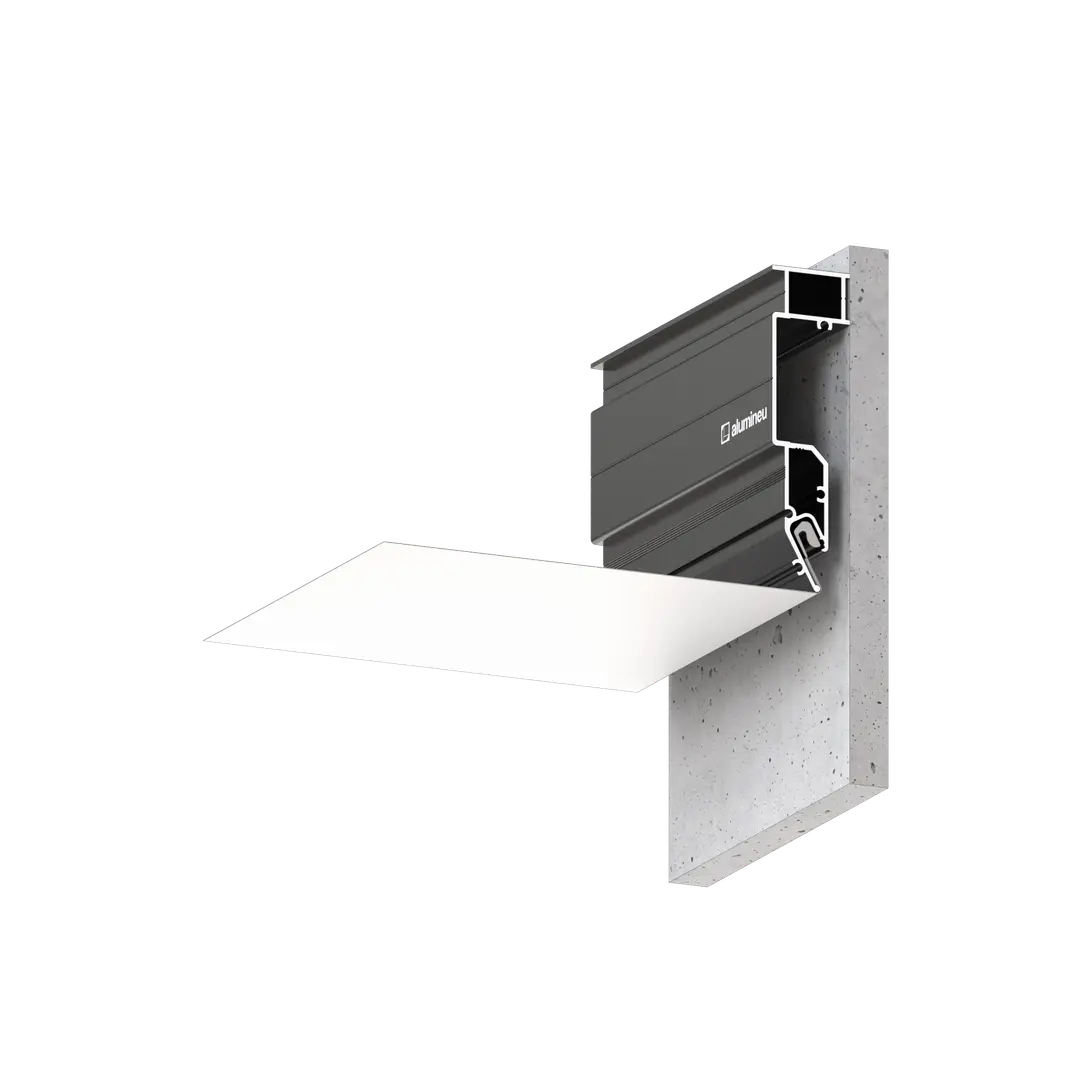

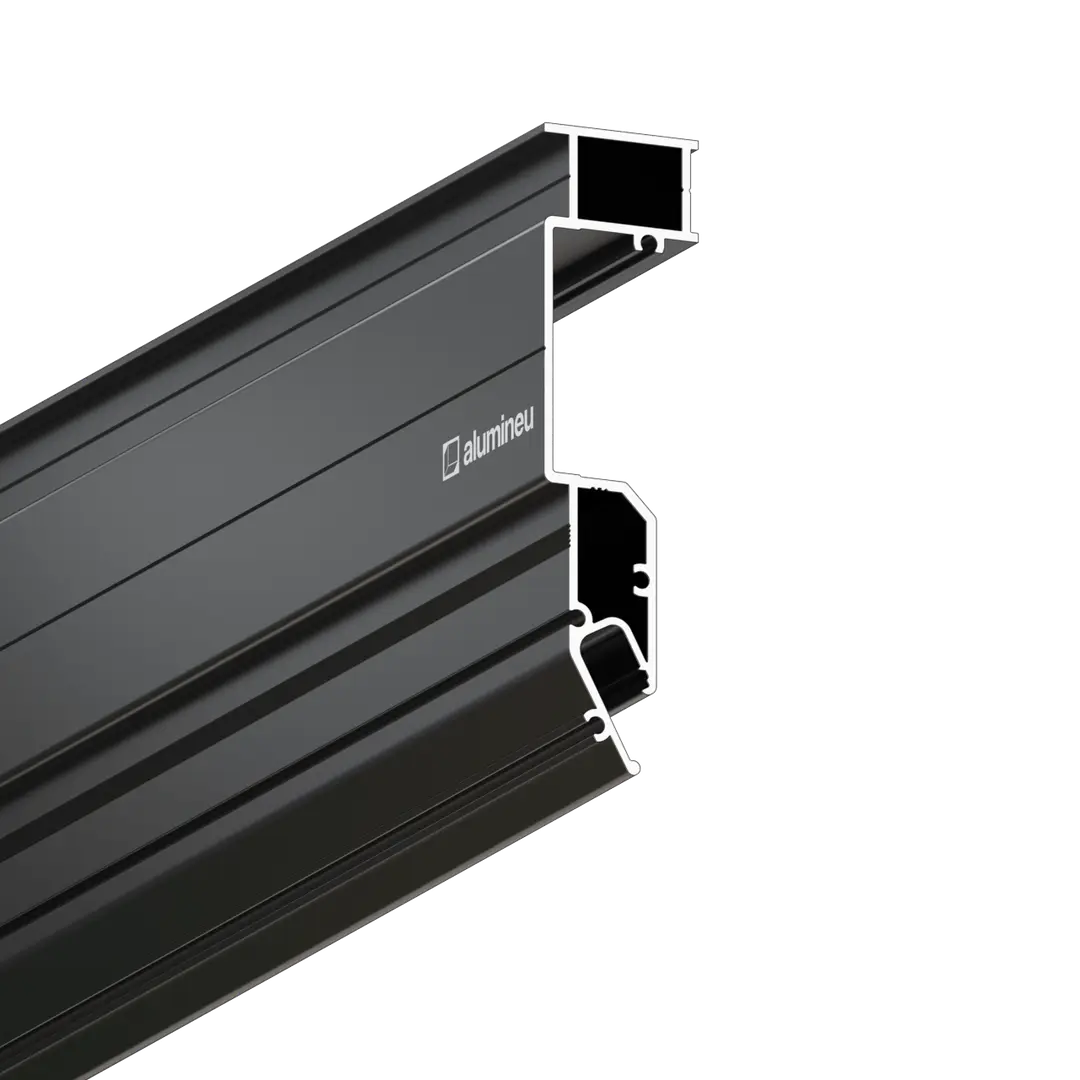

Detaily profilu

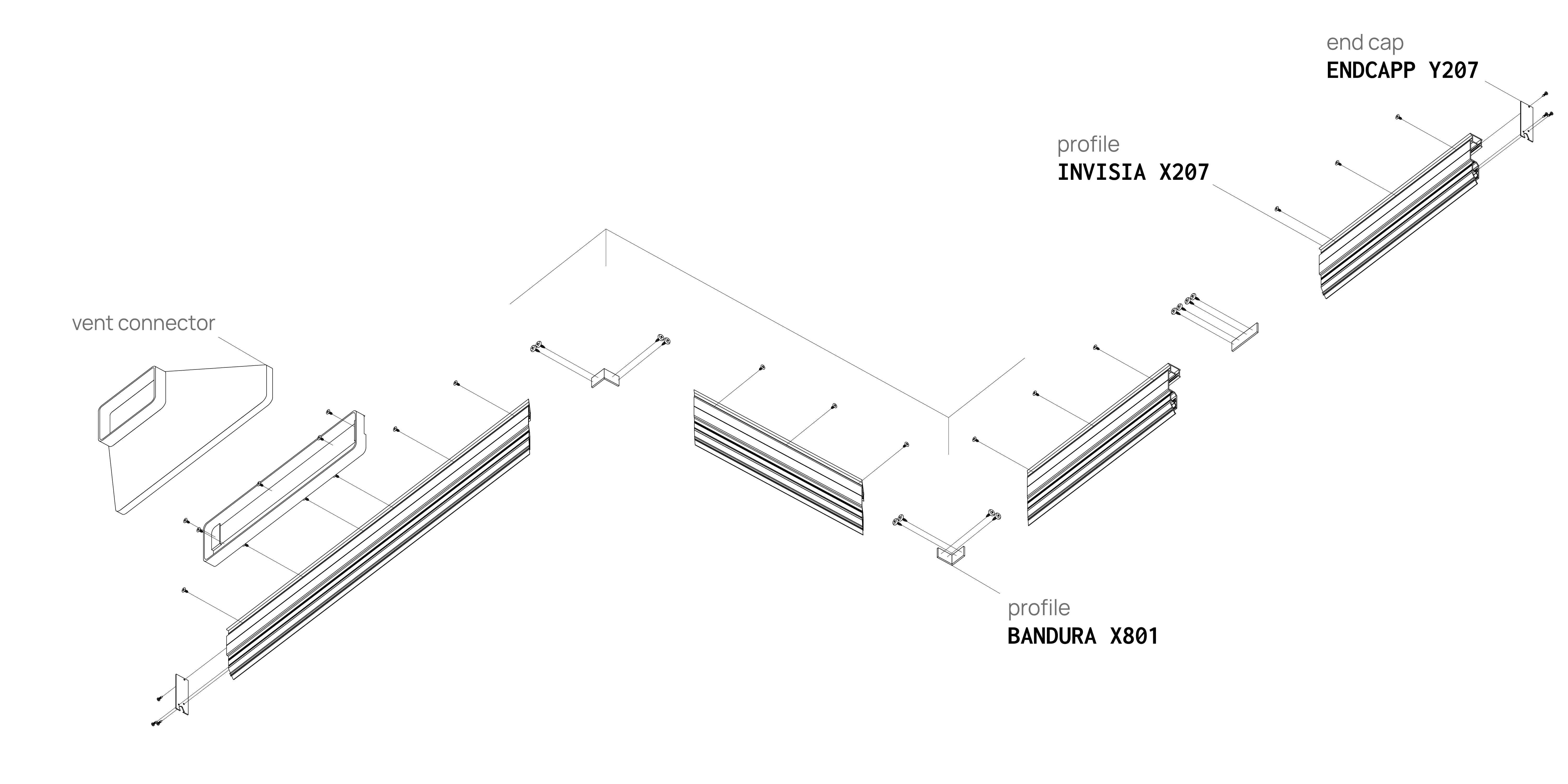

Schéma montáže

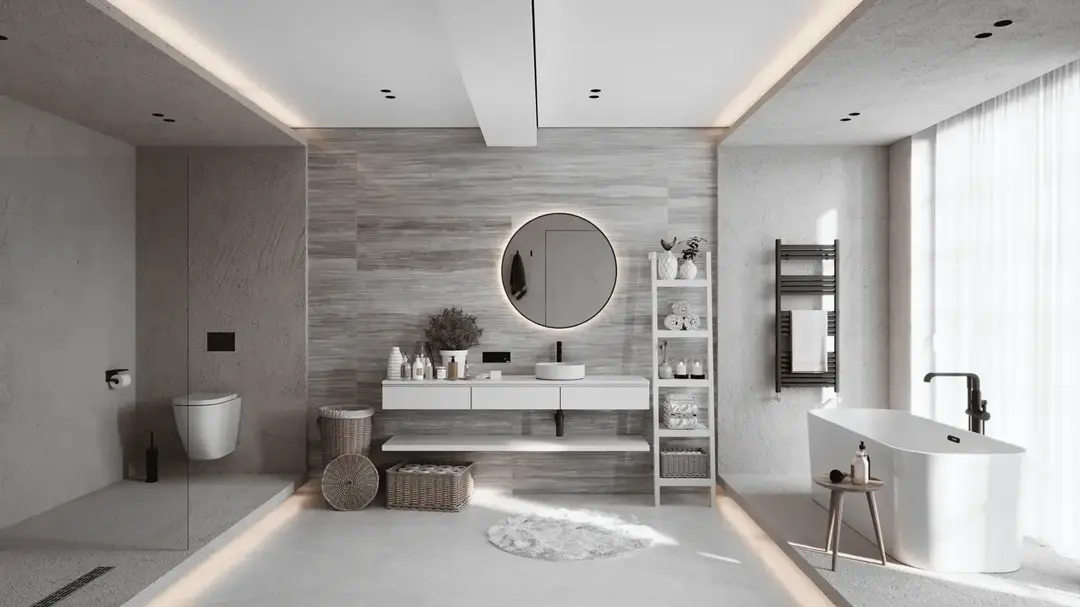

Profil v interiéru
