LIGHTRA X015
Barva: Bez povrchové úpravy
Skladem, Doprava 24–48 h
Popis
Hliníkový dělící profil LIGHTRA X015 vytváří světelné linie široké 15 mm v napínaných stropech s harpunovým systémem uchycení PVC fólie. Úzká linie odděluje pole fólie a hodí se pro přímé i obloukové obrysy.
Pro podsvícení se LED pásek instaluje do světelné komory profilu. Světelný difuzor INSERTA Y015 nebo DIFFUSY Y114 komoru uzavírá, zakrývá LED diody a rovnoměrně rozptyluje světlo. Hliníkové tělo odvádí teplo.
Rohové drážky pro harpunu drží fólii na obou stranách. LIGHTRA X015 může vytvořit také garnýžovou niku. Jednokolejnicový profil CURTINA X407 je pak uvnitř na úrovni fólie.
Technické specifikace
- Značka:
- alumineu
- Materiál:
- Hliník
- Uchycení plátna:
- Harpuna
- Šířka světelné linie:
- 15 mm
- Poloměr ohybu:
- >120 mm
Obsah balení
Profil se dodává v délkách po 2 m, bez dalších komponentů.
Montáž

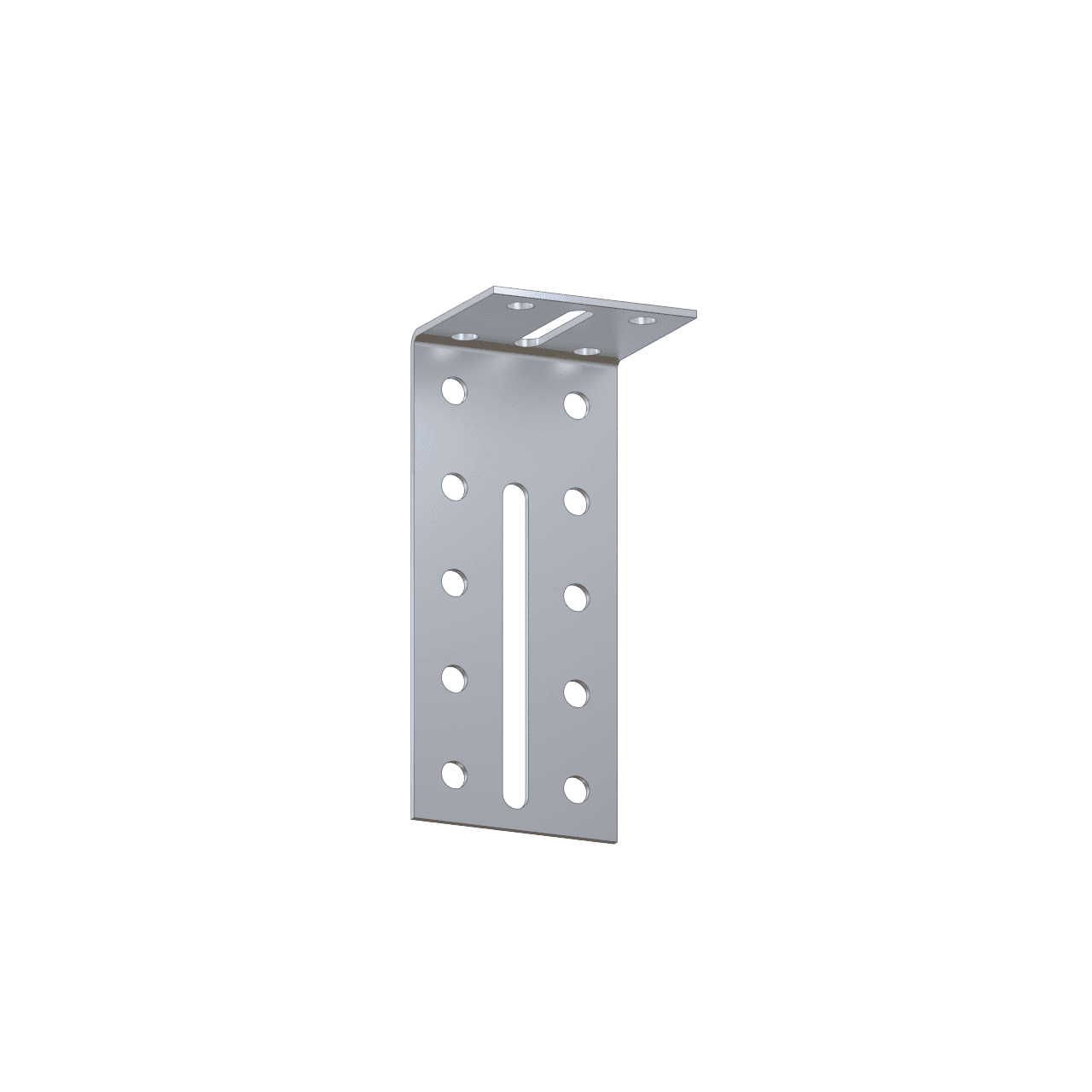

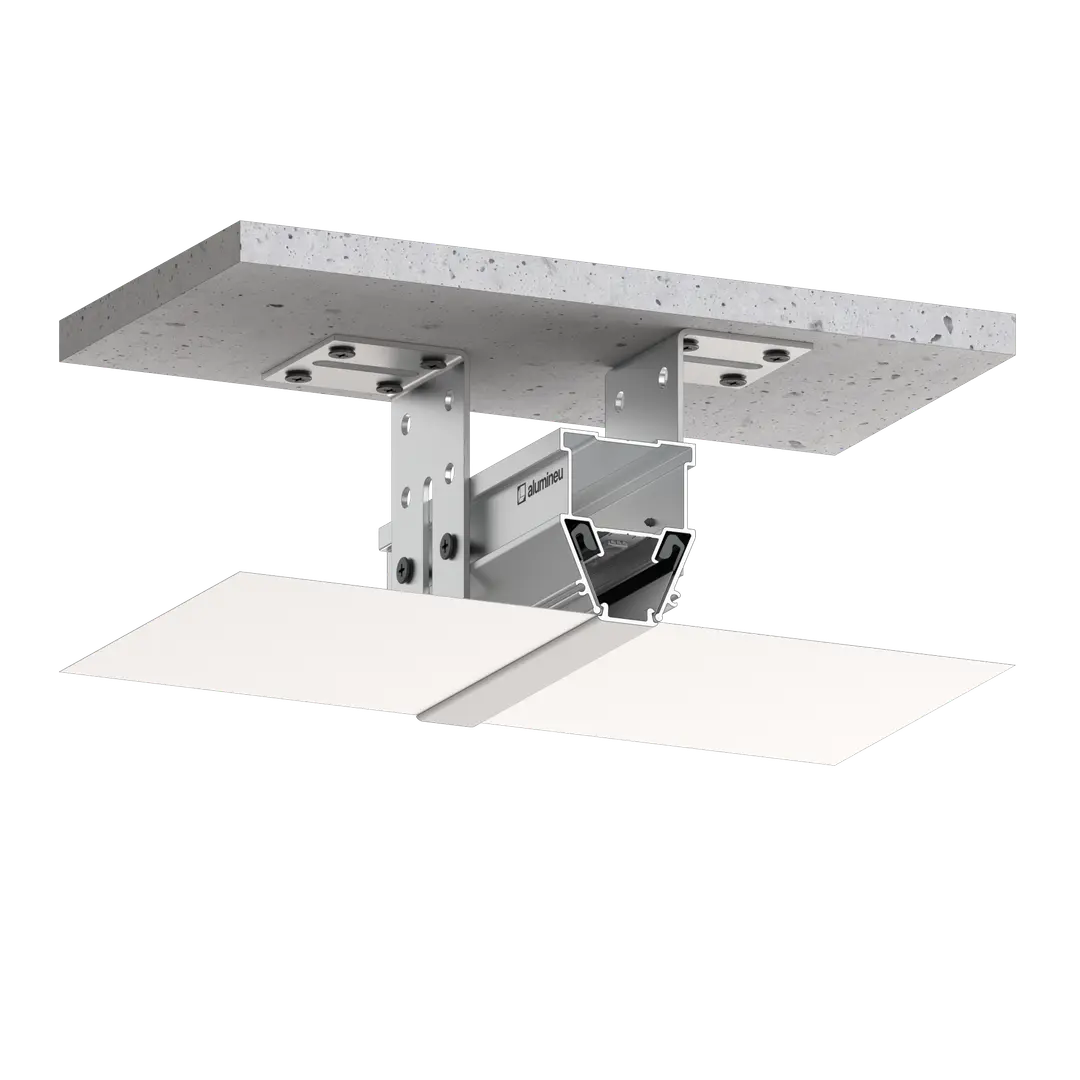

Profil upevněte na hrubý strop pomocí montážních úhelníků ANGLOVA Y401. Šrouby umístěte podle označení na horní stěně.
Přímé části prodlužte výztužnou páskou BANDURA X801 a spojovacími kolíky. Zatáčky a křížení vytvořte hotovými svařenými rohy LIGHTRA NX015.
Harpunu PVC fólie zasuňte do rohových drážek na obou stranách světelné komory.
LED pásek nalepte na polici a komoru uzavřete difuzorem INSERTA Y015 nebo DIFFUSY Y114. Pro výměnu pásku difuzor sejměte, fólie zůstává na místě.

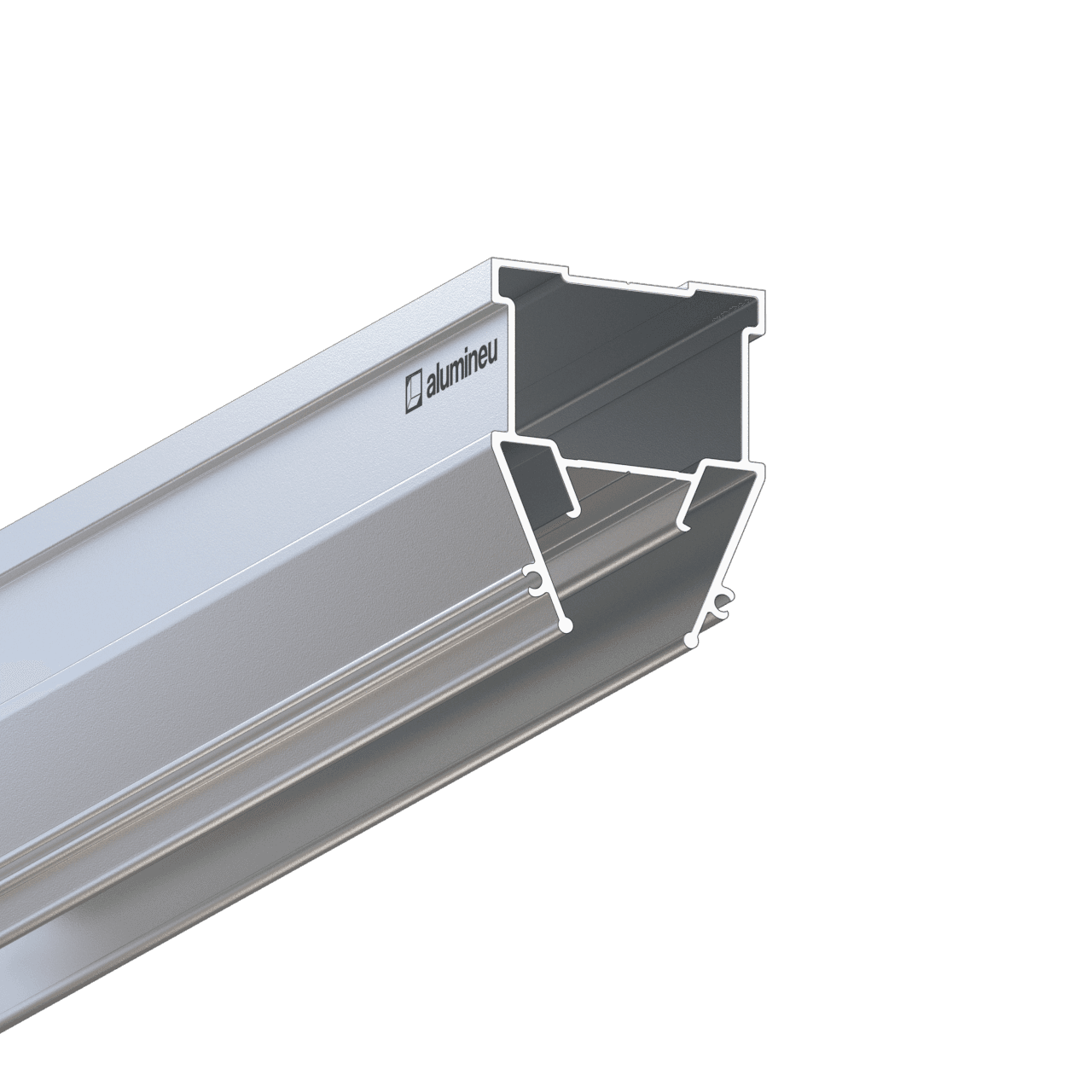

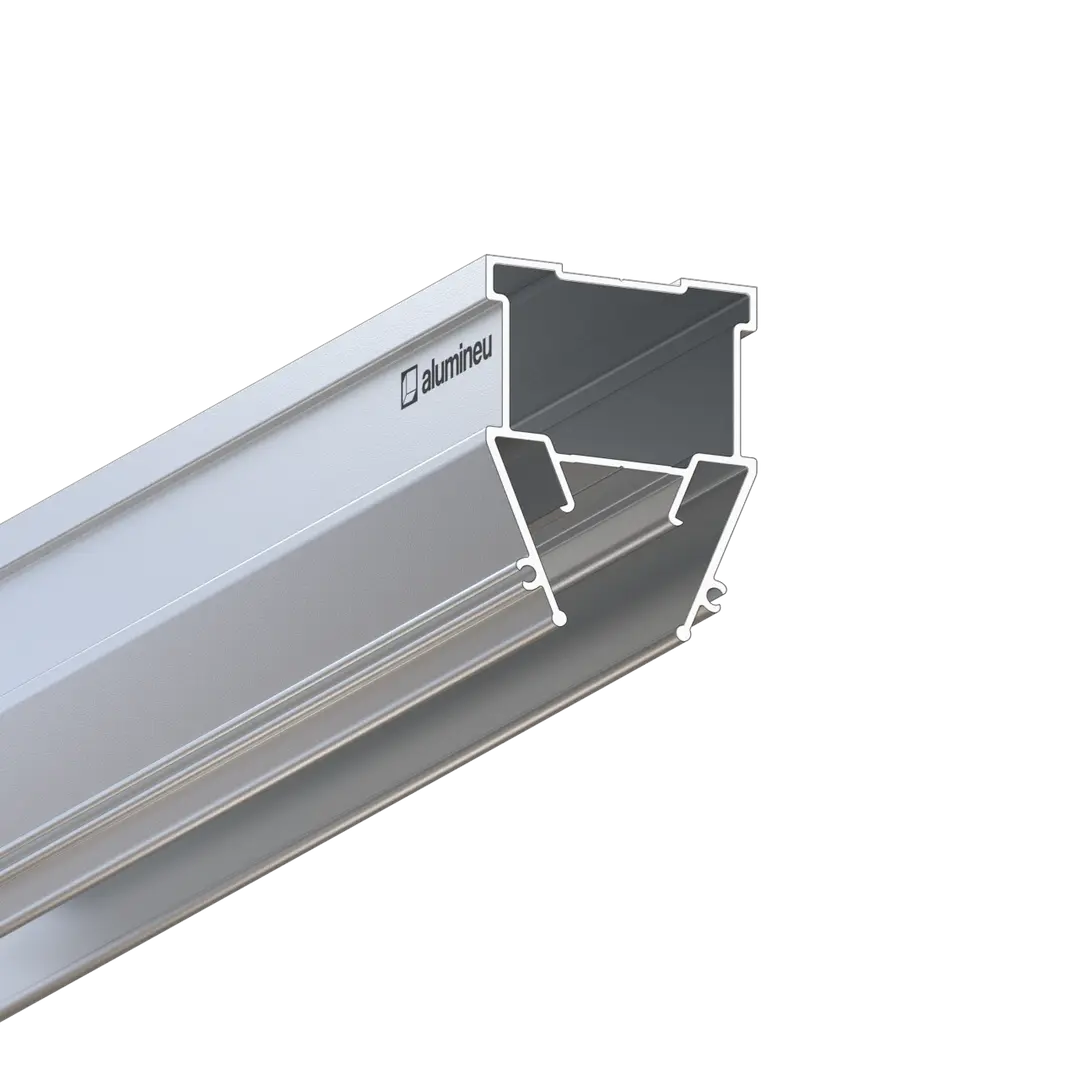

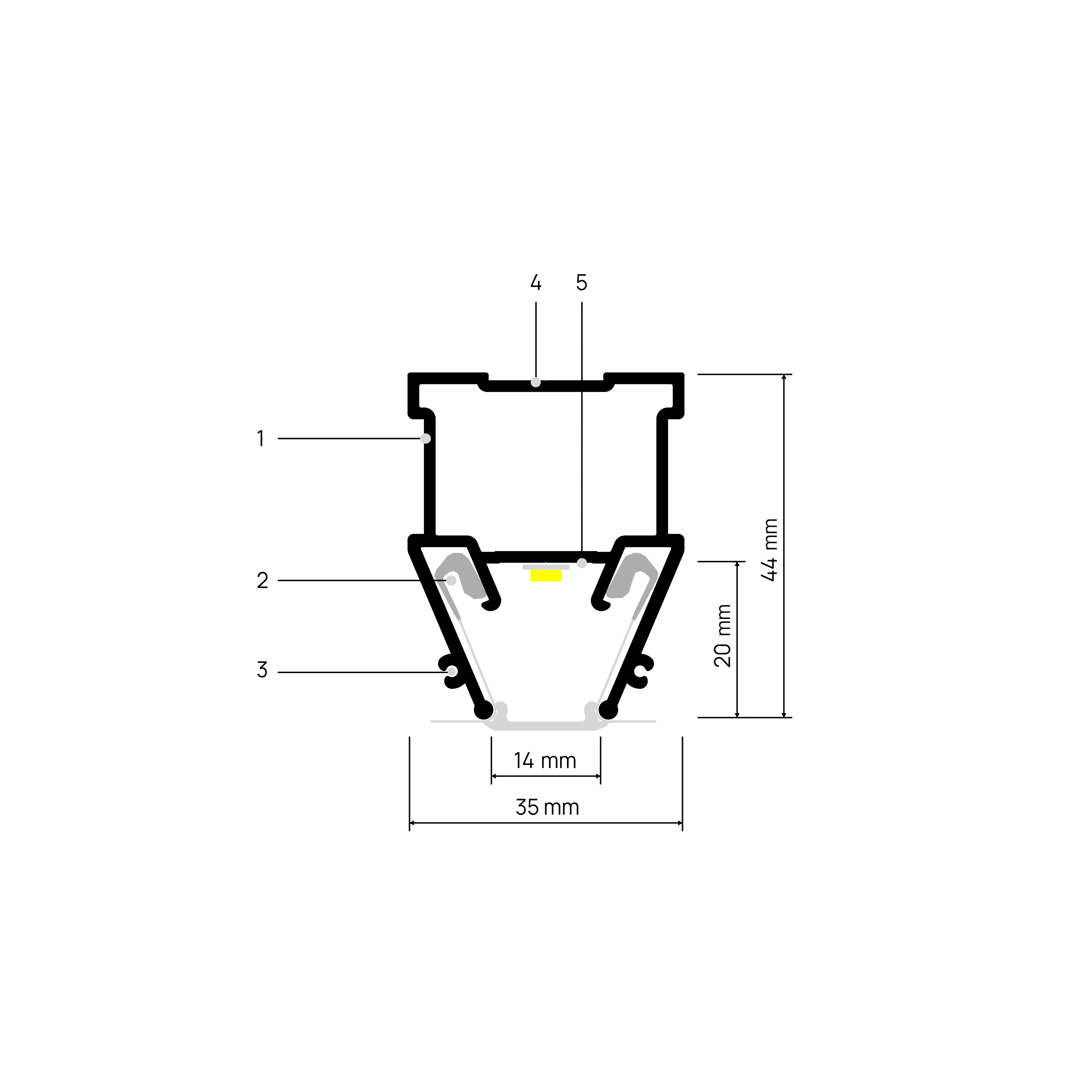

Detaily profilu

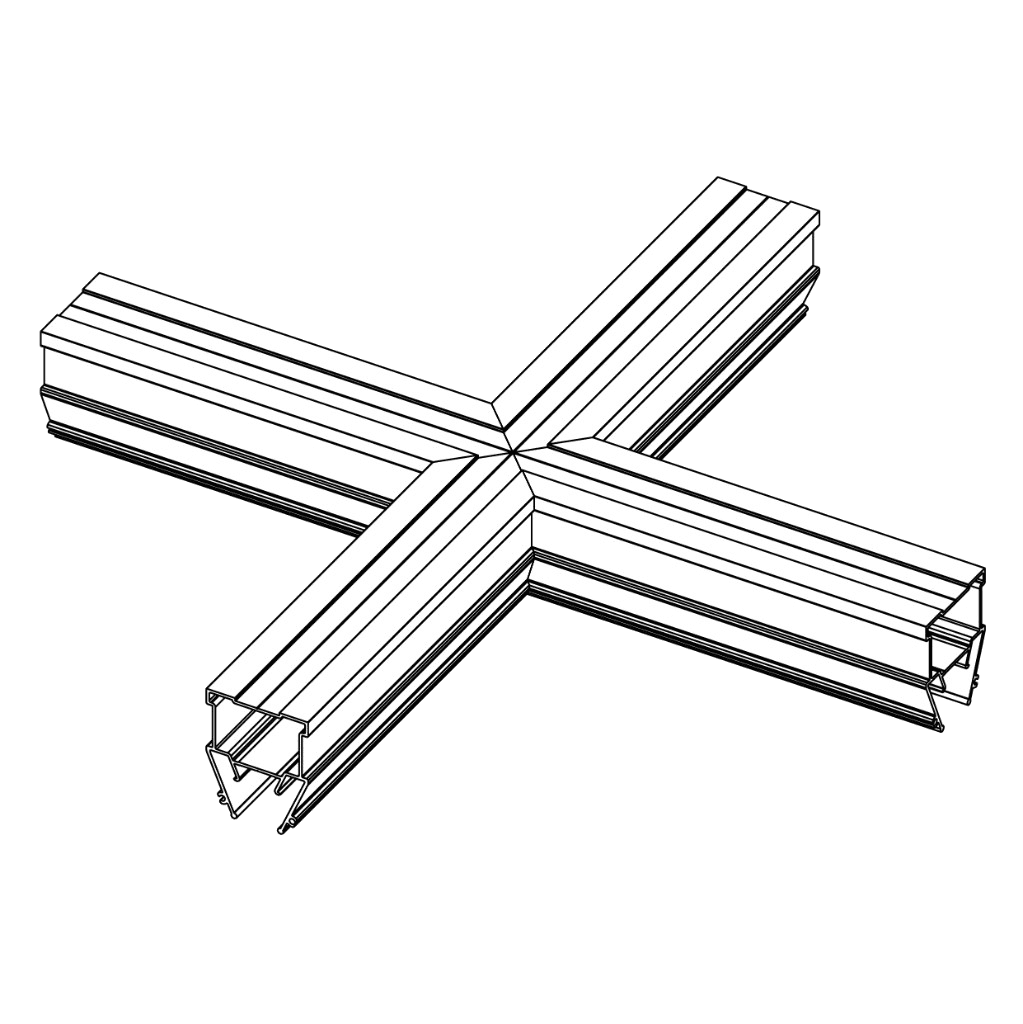

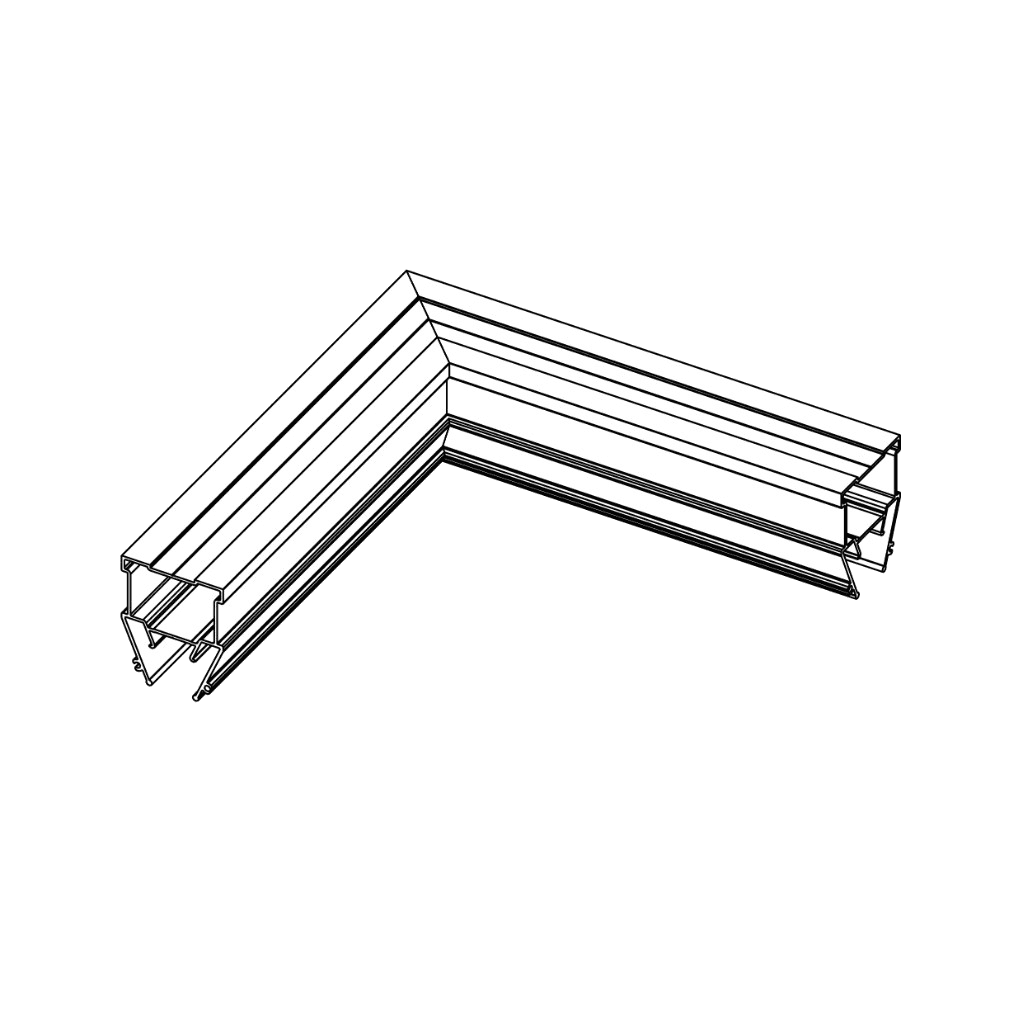

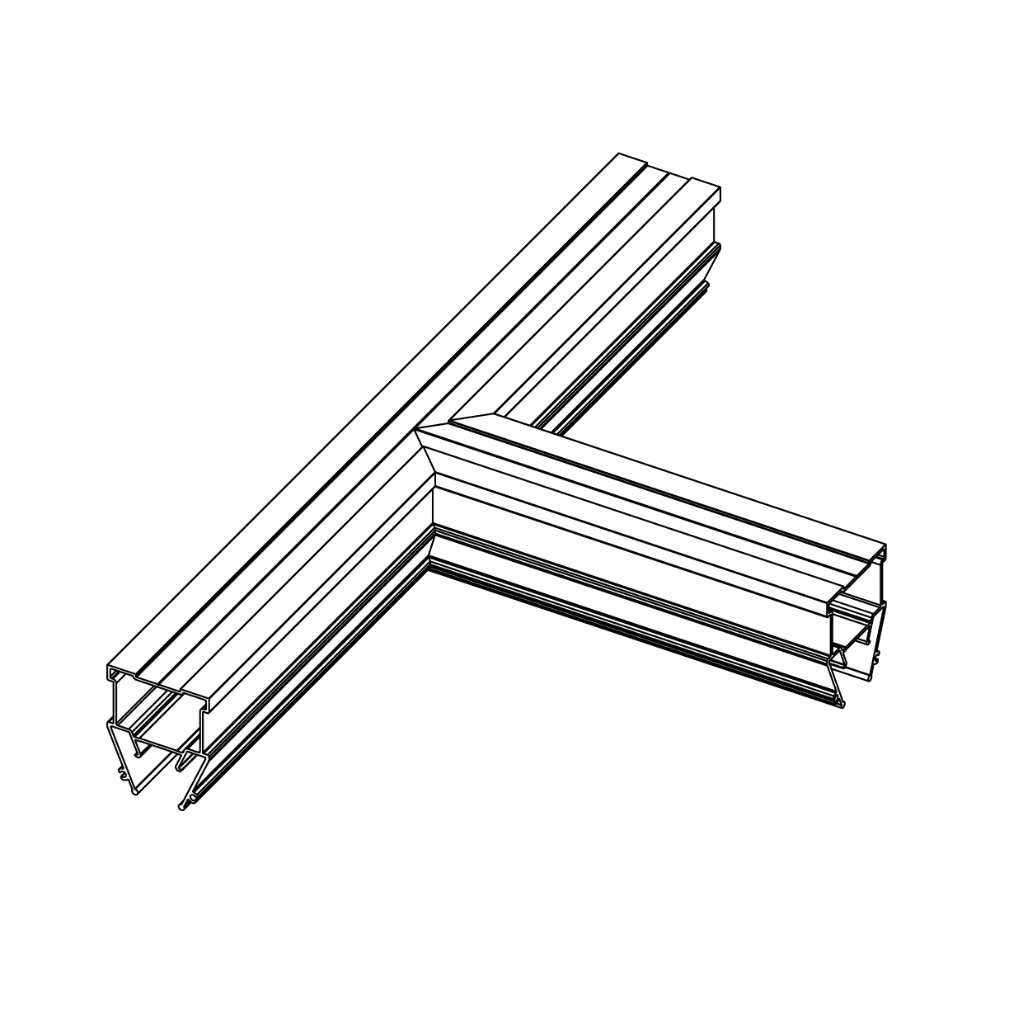

Svařované rohy
LIGHTRA NX015
LIGHTRA NX015
LIGHTRA NX015

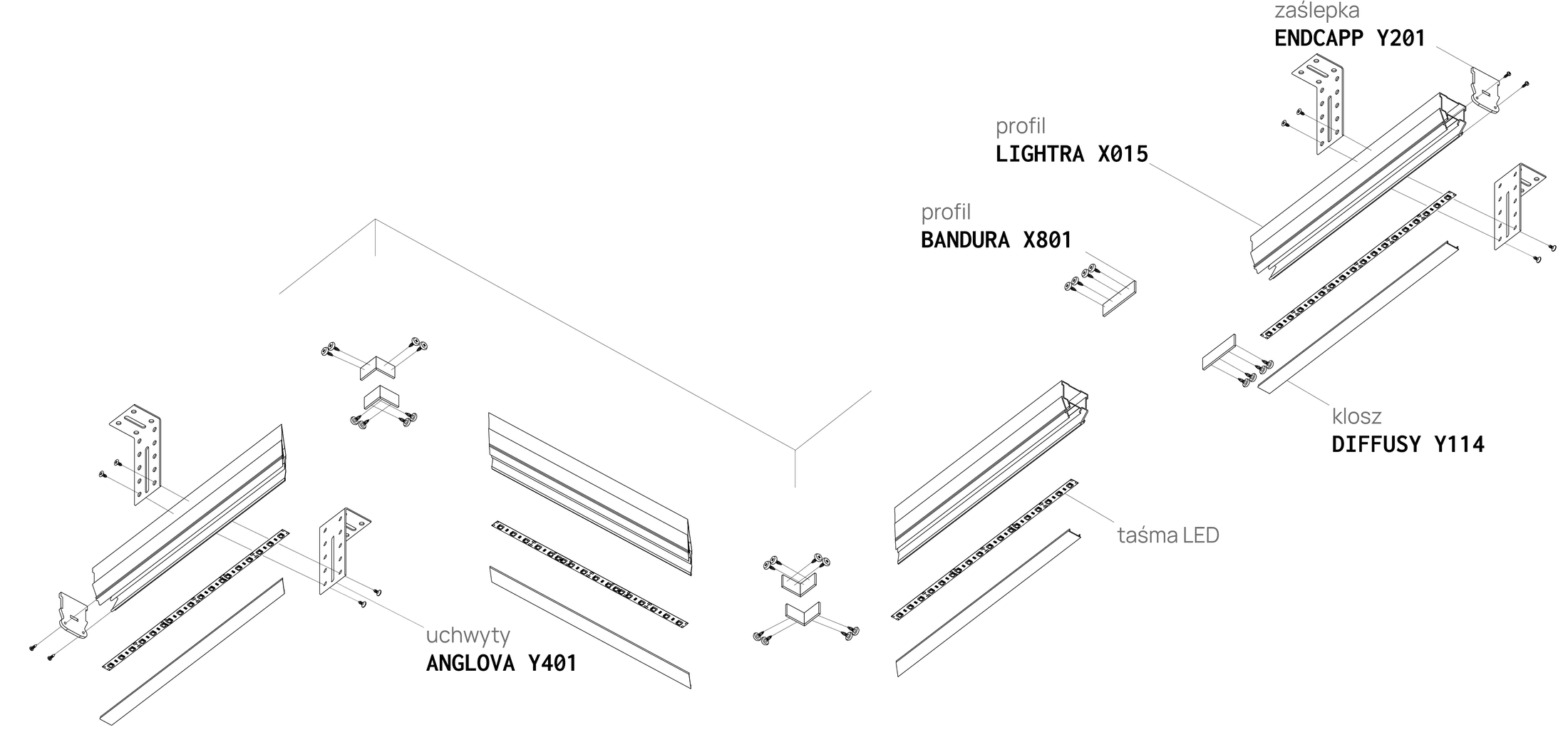

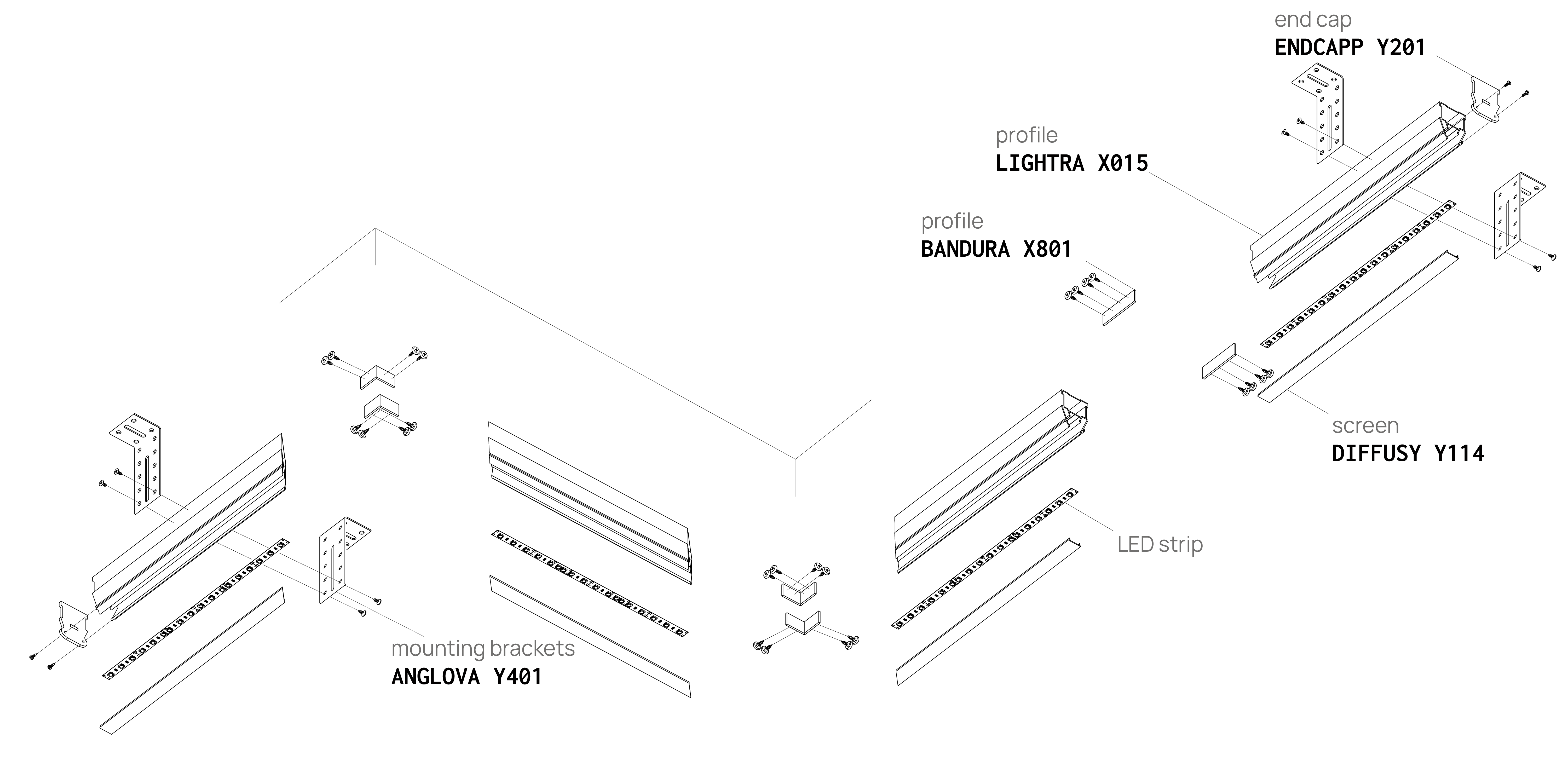

Schéma montáže

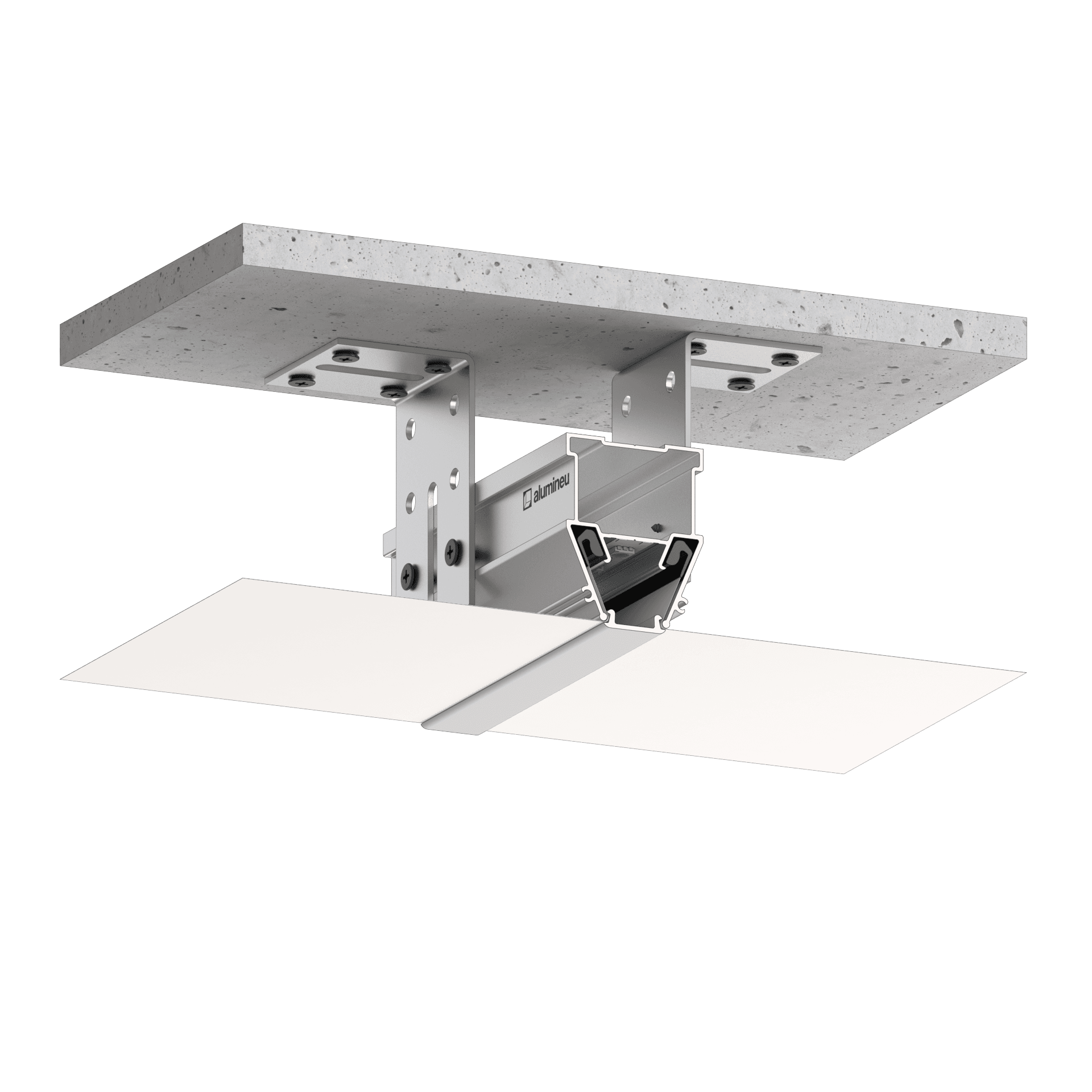

Profil v interiéru
Kupují spolu

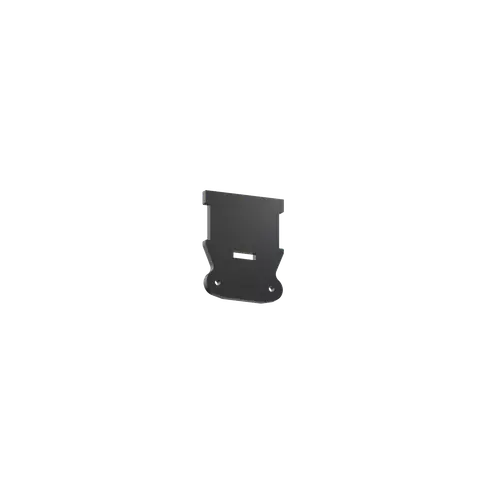

ENDCAPP Y201
